Struktur, prinsip dan panduan pemilihan konsentris/eksentrik peredam eksentrik PE

Saat menghubungkan dua pipa dengan diameter berbeda, fitting pereduksi menjadi hal yang penting. Namun, desain konsentris tradisional memiliki kelemahan ketika menangani cairan dan kondisi pengoperasian tertentu. Untuk alasan ini, Pereduksi eksentrik PE , dengan desain struktural yang unik dan kinerja yang unggul, telah menjadi pilihan profesional untuk memecahkan masalah fluida yang kompleks.

1. SEBUAHpa yang dimaksud dengan peredam eksentrik PE?

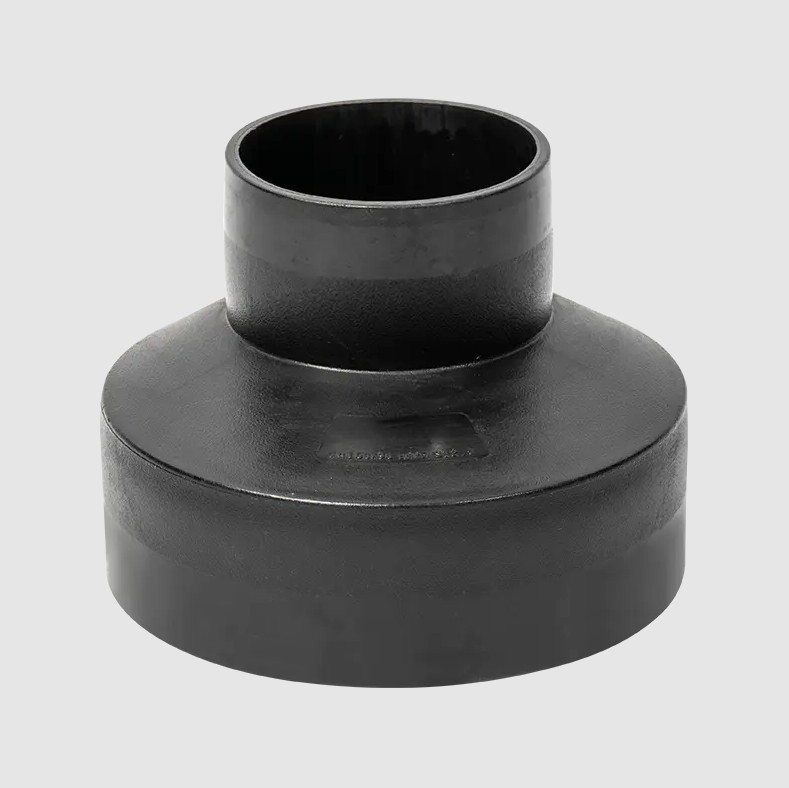

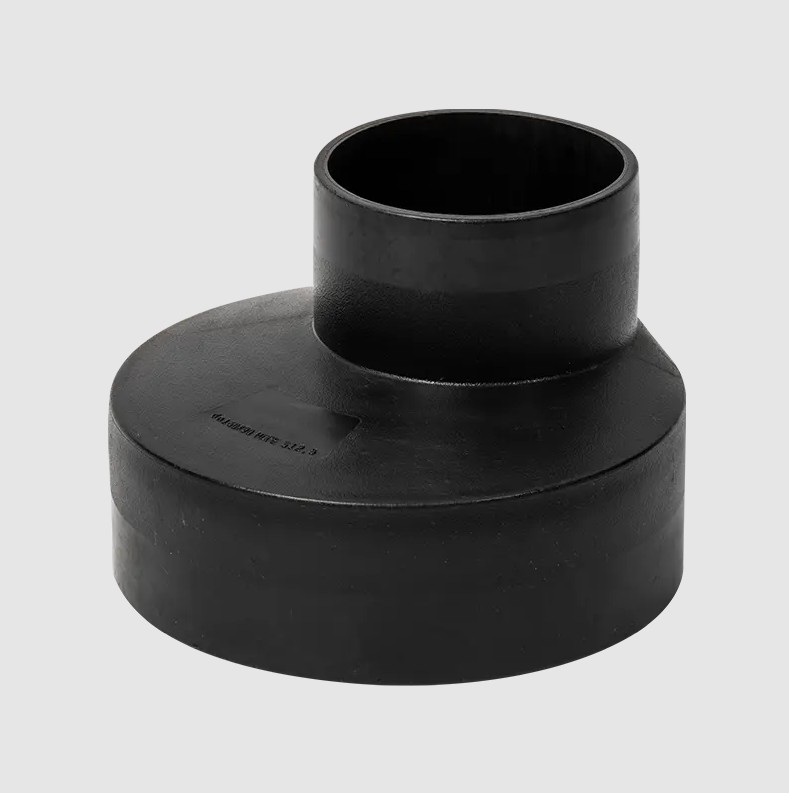

A Peredam eksentrik PE adalah fitting khusus yang digunakan untuk mencapai transisi mulus antara diameter pipa. Terbuat dari polietilen (PE) yang tahan lama, ia menawarkan ketahanan korosi yang sangat baik, kekuatan tinggi, konstruksi ringan, dan ketahanan kimia yang sangat baik, membuatnya banyak digunakan di berbagai bidang, termasuk pemeliharaan air, gas, dan teknik kimia.

Berbeda dengan peredam konsentris konvensional, garis tengah kedua ujung a Peredam eksentrik PE —diameter yang lebih besar dan lebih kecil—tidak berhimpitan, namun saling mengimbangi. Secara struktural, ia menunjukkan transisi meruncing yang asimetris, dengan satu sisi tetap lurus sementara sisi lainnya mengecil. Desain eksentrik unik inilah yang memberikan keunggulan utama dalam pengendalian cairan.

2. Apa prinsip dibalik peredam eksentrik PE?

Prinsip operasi dari Peredam eksentrik PE didasarkan pada optimasi dinamika fluida untuk menghilangkan dua tantangan teknik utama yang dapat timbul pada perubahan diameter pipa horizontal: kavitasi dan pengendapan padatan.

Dalam jaringan pipa horizontal, peredam konsentris tradisional menghasilkan diskontinuitas struktural pada jalur fluida di bagian atas atau bawah:

• Menghilangkan Resiko Kavitasi (Instalasi Flat-Top Horizontal): Saat mengalirkan cairan, jika sisi lurus peredam terletak di bagian atas pipa (yaitu instalasi datar), desain ini mencegah akumulasi gas di zona transisi di mana diameternya bertambah, mencegah pembentukan kantong udara atau kavitasi. Kavitasi merupakan penyebab utama terjadinya kavitasi, getaran, dan kerusakan pada badan pompa. Oleh karena itu, pemasangan peredam eksentrik di bagian atas datar pada saluran hisap pompa sangat penting untuk melindungi peralatan.


• Mencegah Pengendapan Padat (Pemasangan Bagian Bawah Datar Horisontal): Saat mengalirkan cairan yang mengandung partikel padat (seperti bubur, limbah, dan bubur bijih), jika sisi lurus peredam terletak di bagian bawah pipa (yaitu, pemasangan alas datar), ini memastikan dasar pipa yang kontinu dan halus, menghilangkan "zona mati" di mana fluida melambat atau mandek. Hal ini secara efektif mencegah partikel padat mengendap, terakumulasi, dan menggumpal pada perubahan diameter, sehingga secara mendasar mengurangi risiko penyumbatan pipa.



3. Kapan Menggunakan Peredam Eksentrik PE?

Karena kemampuan pengoptimalan alirannya yang unik, Pereduksi eksentrik PE terutama digunakan dalam aplikasi kritis berikut dengan persyaratan khusus untuk lingkungan fluida:

• Perlindungan Saluran Masuk Pompa: Ini adalah skenario aplikasi yang paling umum. Untuk memastikan aliran cairan yang lancar dan bebas gelembung ke dalam pompa, semua peredam yang terhubung ke saluran masuk pompa horizontal harus berupa peredam eksentrik PE yang dipasang di bagian atas datar.


• Mengandung Padatan: Dalam industri seperti pengolahan kimia, pertambangan, dan pengolahan air limbah, jaringan pipa yang mengalirkan padatan tersuspensi, slurry, atau media dengan viskositas tinggi dalam jumlah besar harus menggunakan instalasi dengan dasar datar untuk mencegah pengendapan.


• Drainase Pipa dan Aliran Gravitasi: Ketika desain pipa memerlukan drainase media secara menyeluruh, atau ketika pipa bergantung pada gravitasi untuk pengangkutan fluida, peredam eksentrik dengan alas datar memastikan drainase lengkap dan mencegah penumpukan sisa cairan.


4. Apa perbedaan antara peredam konsentris dan peredam eksentrik PE?

Meskipun peredam konsentris dan peredam eksentrik PE digunakan untuk mengurangi diameter pipa, keduanya berbeda secara mendasar dalam struktur dan fungsinya:

• Perbedaan Struktural Inti: Pereduksi konsentris adalah frustum yang simetris sempurna, dengan garis tengah kedua ujungnya sejajar. Sebaliknya, reduksi eksentrik PE memiliki garis tengah offset dan secara struktural asimetris, dengan satu sisi lurus.


• Perbedaan Kondisi Pengoperasian yang Berlaku: Peredam konsentris cocok untuk aplikasi di mana sifat fluida kurang kritis atau di mana perubahan diameter pipa terutama terjadi pada arah vertikal (seperti riser). Sebaliknya, peredam eksentrik PE dirancang untuk mengatasi tantangan dinamika fluida spesifik pada jaringan pipa horizontal dan merupakan solusi khusus untuk mengatasi masalah sedimentasi dan kavitasi.


• Dampak pada Cairan: Ketika dipasang secara horizontal, cacat desain pada pipa konsentris dapat menyebabkan laju aliran tidak merata dan menciptakan ruang di bagian atas tempat gas dapat terakumulasi atau area di bagian bawah tempat sedimentasi mudah terbentuk, sehingga meningkatkan frekuensi pemeliharaan sistem dan risiko operasional.


  Perbandingan Fitur	Peredam Konsentris	Peredam Eksentrik PE
  Garis tengah	Garis tengah kedua ujung pipa berhimpitan (koaksial).	Garis tengah kedua ujung pipa diimbangi (non-koaksial).
  Bentuk	Bentuk frustum yang simetris.	Ini fitur lancip asimetris dengan satu sisi datar.
  Keuntungan Instalasi	Digunakan untuk pemasangan pipa vertikal atau reduksi pipa jarak pendek.	Ini dapat dipasang di pipa horizontal untuk menghilangkan masalah sedimentasi dan kavitasi.
  Efek Cairan	Dapat dengan mudah membentuk kantong udara di bagian atas (horizontal) atau daerah pengendapan di bagian bawah (horizontal).	Desain flush mengoptimalkan distribusi cairan dan mengurangi hambatan aliran.
  Cairan yang Berlaku	Digunakan untuk gas bersih atau cairan bersih.	Cocok untuk cairan yang mengandung partikel padat, bubur, atau yang rentan terhadap pembentukan gas.

5. Apa keuntungan dari reduksi eksentrik PE?

Memilih reduksi eksentrik PE bukan hanya tentang memenuhi spesifikasi desain; ini juga merupakan investasi jangka panjang pada keseluruhan sistem perpipaan. Manfaatnya antara lain:

• Umur Peralatan yang Diperpanjang: Dengan menghilangkan kavitasi secara efektif pada saluran masuk hisap pompa, kerusakan kavitasi pada impeler pompa dan ruang dalam berkurang secara signifikan, sehingga secara signifikan memperpanjang masa pakai peralatan mahal.


• Mengurangi Biaya Operasional: Dengan mencegah pengendapan dan penyumbatan partikel padat, pembilasan pipa, penghilangan lumpur, dan waktu henti pemeliharaan berkurang, sehingga meningkatkan efisiensi dan keandalan sistem.


• Efisiensi Transfer Cairan Tinggi: Desain transisi yang mulus meminimalkan turbulensi cairan, mengurangi kehilangan tekanan, dan memastikan perpindahan cairan dengan lancar.


• Daya Tahan Luar Biasa: Bahan PE yang digunakan menawarkan ketahanan aus dan stabilitas kimia yang sangat baik, memastikan pengoperasian jangka panjang di lingkungan yang keras.



6. Kapan saya harus menggunakan peredam eksentrik PE dan kapan saya harus menggunakan peredam konsentris?

Keputusan pemilihan harus secara ketat mengikuti karakteristik fluida dan orientasi pemasangan pipa:

• Memilih peredam eksentrik PE:
  • Pada pipa horizontal, ketika mengalirkan fluida yang mengandung partikel padat, bubur, atau fluida dengan viskositas tinggi, pemasangan dasar datar sangat penting.


  • Pada pipa horizontal, saat menyambung ke lubang hisap pompa atau peralatan lain yang sensitif terhadap akumulasi gas, pemasangan flat-top sangat penting.


• Memilih peredam konsentris:
  • Dalam pipa vertikal, apakah alirannya ke atas atau ke bawah, pengaruh gravitasi memastikan distribusi aliran yang relatif seragam, sehingga peredam konsentris sudah cukup.


  • Pada pipa horizontal, ketika mengalirkan cairan yang bersih, bebas sedimen, dan rawan gas (seperti air atau udara bersih tertentu) dan ketika kehilangan tekanan saat penggantian pipa tidak menjadi masalah, peredam eksentrik PE adalah standar tanpa kompromi.



Singkatnya, untuk setiap penggantian pipa horizontal yang melibatkan kebersihan cairan, perlindungan pompa, dan pengurasan pipa, peredam eksentrik PE adalah standar tanpa kompromi.

7. Bagaimana cara menentukan garis tengah peredam eksentrik PE?

Selama pemasangan di lokasi, memastikan orientasi yang benar dari peredam eksentrik PE sangat penting untuk mencegah kegagalan desain. Ini biasanya bukan soal menghitung garis tengah geometris, melainkan soal penentuan posisi fungsional:

Prinsip penentuan posisi: Fungsi menentukan flushness.

• Mencegah sedimentasi: Jika tujuannya adalah untuk mencegah sedimentasi partikel padat, pastikan sisi lurus fitting berada di bagian bawah pipa. Selama pemasangan, gunakan alat seperti level untuk menyelaraskan secara tepat dinding bagian dalam bawah peredam dan bagian pipa lurus.


• Menghilangkan kantong udara: Jika tujuannya adalah untuk mencegah penumpukan gas di bagian atas, pastikan sisi lurus fitting berada di bagian atas pipa. Ini penting saat menghubungkan ke pompa hisap.



Pemasangan yang tepat memastikan fitting dapat sepenuhnya menjalankan fungsi pengoptimalan alirannya, memaksimalkan keandalan dan daya tahan seluruh sistem perpipaan PE.

8. Apa saja metode sambungan untuk reduksi eksentrik PE?

Sebagai komponen kunci dalam sistem perpipaan, manfaat kinerja peredam eksentrik PE (menghilangkan kantong udara dan mencegah sedimentasi) memerlukan sambungan yang andal dan tahan lama untuk sepenuhnya mewujudkan manfaatnya. Teknologi sambungan pipa polietilen (PE) merupakan inti dari rekayasa perpipaan modern, dan kualitas sambungan berdampak langsung pada penyegelan, kapasitas menahan tekanan, dan masa pakai seluruh sistem.

1. Hot-Melt Butt Fusion: Pilihan Pertama untuk Kekuatan dan Ekonomi

Hot-Melt Butt Fusion adalah teknologi sambungan yang paling umum digunakan dan ekonomis untuk pipa PE, terutama cocok untuk peredam eksentrik PE berdiameter besar. Metode sambungan ini memanaskan dan memberi tekanan pada alat kelengkapan pipa dan ujung pipa, menyebabkannya meleleh dan melebur kembali, membentuk sambungan tunggal yang tidak terpisahkan dengan sifat yang sesuai dengan bahan induknya.

2. Elektrofusi: Pilihan Ideal untuk Keandalan Tinggi dan Lingkungan Kompleks

Elektrofusi menggunakan kawat pemanas yang tertanam di dalam fitting elektrofusi (seperti peredam eksentrik) untuk menghasilkan panas, melelehkan permukaan kontak antara fitting dan pipa. Pendinginan menciptakan koneksi yang erat.

3. Sambungan Flange: Jembatan Penghubung Bahan dan Peralatan yang Berbeda

Sambungan flensa adalah metode standar untuk menyambungkan peredam eksentrik PE ke pipa logam, katup, pompa, atau peralatan non-PE lainnya. Sambungan ini menggunakan sepasang flensa, paking, dan satu set baut untuk membuat segel mekanis.
