Perlengkapan pipa PE siku 45°: semua informasi penting yang perlu Anda ketahui?

1.SEBUAHpa yang dimaksud dengan Fitting Pipa PE 45° Siku?

1.1 Pengertian Inti dan Dasar Materi

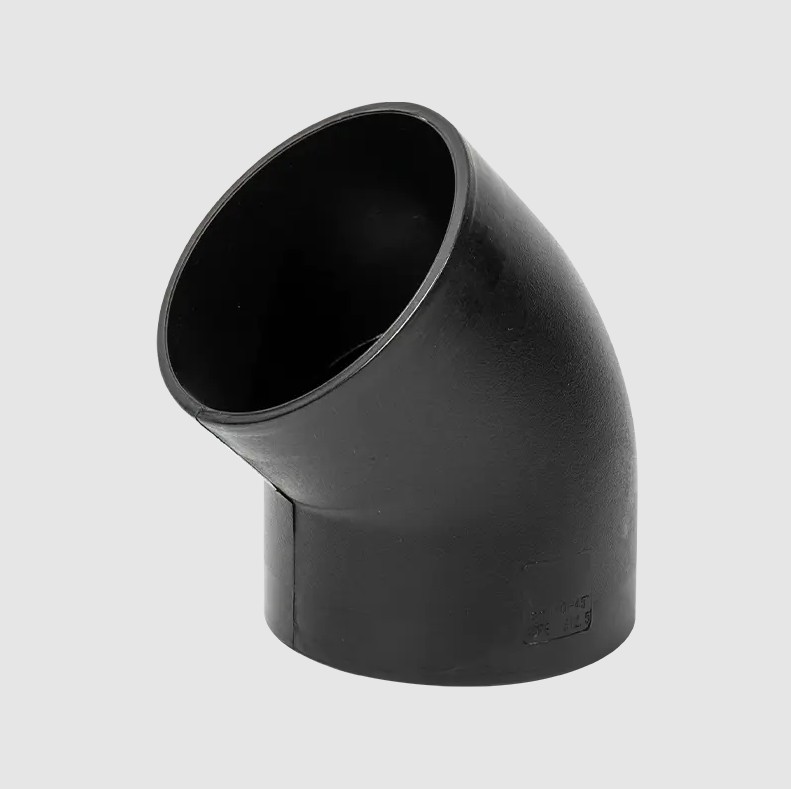

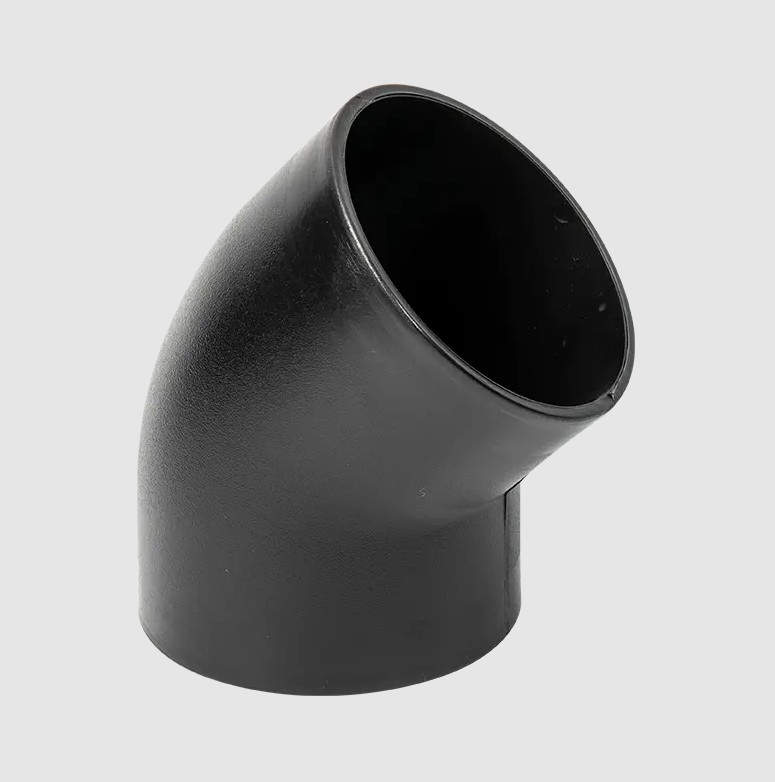

A Fitting Pipa PE 45° Siku adalah konektor pipa khusus yang terbuat dari polietilen densitas tinggi (HDPE) atau polietilen densitas menengah (MDPE) yang digunakan untuk mencapai sudut 45 derajat dalam sistem perpipaan. Ini adalah komponen penting dari sistem perpipaan polietilen (PE), yang dirancang untuk meminimalkan kehilangan energi dan kejutan hidrolik ketika cairan berubah arah.

Sifat PE yang luar biasa memberi siku 45° keunggulan utama berikut: ketahanan terhadap korosi yang kuat, ketahanan yang sangat baik terhadap retak beku suhu rendah, ringan dan kekuatan tinggi, serta ketahanan benturan yang sangat baik. Sifat-sifat ini memastikan bahwa Perlengkapan Pipa PE 45° Siku mempertahankan kinerja jangka panjang dan stabil bahkan ketika terkubur di bawah tanah, di lingkungan yang panas dan lembab, atau membawa media kimia keras, menjadikannya alternatif ideal untuk siku logam tradisional.

1.2 Standar Pabrikan dan Teknik Penyambungan

Produksi Fitting Pipa PE 45° Elbow umumnya mematuhi standar internasional dan domestik, seperti ISO 4427 dan GB/T 13663, untuk memastikan akurasi dimensi dan peringkat tekanannya memenuhi persyaratan desain.

Metode koneksi utama meliputi:

• Penggabungan Bokong: Cocok untuk pipa berdiameter lebih besar. Dengan memanaskan ujung siku dan pipa hingga meleleh, keduanya dengan cepat ditekan satu sama lain dan dibiarkan dingin, menciptakan sambungan dengan sifat penyegelan dan kekuatan yang sama dengan pipa itu sendiri.


• Elektrofusi: Kawat pemanas tertanam di dalam siku. Saat dipanaskan, ia menyatukan permukaan siku dan pipa, membentuk sambungan terintegrasi yang sangat andal. Koneksi ini mudah dioperasikan dan menawarkan kualitas koneksi yang konsisten.


2. Apa manfaat penggunaan Fitting Pipa PE 45° Siku ?

Penggunaan Fitting Pipa PE 45° Siku dalam sistem perpipaan mencerminkan pertimbangan komprehensif terhadap efisiensi, keselamatan, dan ekonomi dalam desain teknik modern.

2.1 Dinamika Fluida Unggul

Desain tikungan 45 derajat adalah keunggulan teknis terbesarnya. Pada bidang kendali fluida, semakin datar tikungan maka semakin rendah koefisien hambatan lokal (nilai K) yang dihasilkan selama aliran fluida. Dibandingkan dengan siku tajam 90 derajat, siku PE 45 derajat dapat:

• Minimalkan kehilangan kepala: Mengurangi turbulensi dan arus eddy di dalam pipa, mengurangi gesekan dan benturan di tikungan, sehingga meningkatkan efisiensi pengangkutan.


• Mengurangi konsumsi energi stasiun pompa: Kehilangan hidraulik yang lebih rendah berarti lebih sedikit hambatan yang harus diatasi oleh stasiun pompa atau kompresor, sehingga secara langsung mengurangi biaya pengoperasian sistem pipa dalam jangka panjang.


• Secara efektif menekan palu air: Lendutan aliran air yang halus meredam gelombang kejut tekanan yang dihasilkan oleh perubahan kecepatan aliran yang tiba-tiba, memberikan perlindungan penting bagi pipa dan peralatan pompa dan katup.



2.2 Daya Tahan Jangka Panjang dan Biaya Perawatan

Bahan polietilen memastikan keandalan siku dalam jangka panjang. Ketahanan aus yang dimilikinya membuatnya lebih lambat dipakai dibandingkan pipa logam saat mengalirkan media yang mengandung partikel padat (seperti bubur dan sedimen). Lebih jauh lagi, kelembaman kimiawi yang melekat pada PE berarti hal tersebut Fitting Pipa PE 45° Siku kebal terhadap korosi elektrokimia, bahkan dalam lingkungan asam dan basa. Hal ini mengakibatkan:

• Kehidupan pelayanan yang diperpanjang: Masa pakai lebih dari 50 tahun dimungkinkan, jauh melebihi umur banyak bahan tradisional.


• Mengurangi frekuensi perawatan: Tidak ada korosi, tidak ada kerak, dan penyegelan yang andal secara signifikan mengurangi risiko kebocoran dan penyumbatan, sehingga menurunkan biaya pemeliharaan dan perbaikan rutin.


3. Apa perbedaan siku PE 45° dan 90°?

Saat merancang sistem perpipaan profesional, pilihan antara siku 45° dan 90° bergantung pada prioritas kontrol aliran. Jika tujuan desainnya adalah meminimalkan kerugian hidrolik dan mengoptimalkan efisiensi energi sistem, para insinyur akan memilih untuk menggunakan dua hal Fitting Pipa PE 45° Siku dengan pipa pendek untuk mencapai putaran 90°. Meskipun hal ini sedikit meningkatkan beban kerja material dan pemasangan, manfaat jangka panjangnya cukup signifikan.

4. Apakah siku PE 45° mengurangi aliran?

Jawabannya adalah: siku 45° pada pipa PE memang menghasilkan hambatan lokal, namun hambatan ini minimal di antara semua elemen pembubutan dan jauh lebih kecil dibandingkan dampak siku 90° terhadap aliran.

Menurut persamaan klasik Darcy-Weisbach atau metode panjang ekuivalen, total head loss dalam suatu pipa terdiri dari loss longitudinal (gesekan pipa lurus) dan loss lokal (tahanan pipa).

Fungsi siku 45°: Putarannya yang lembut secara efektif mengurangi koefisien kerugian lokal. Artinya pada tekanan sistem dan laju aliran yang sama, sistem perpipaan yang menggunakan siku 45° dapat mempertahankan laju aliran efektif yang lebih tinggi.

Jaminan laju aliran: Daripada "mengurangi aliran", lebih tepat dikatakan bahwa ini memaksimalkan laju aliran. Dalam transportasi air jarak jauh atau bahan kimia presisi, jaminan aliran yang cermat inilah yang menjadikan siku 45° pada pipa PE sebagai konektor penting untuk mengoptimalkan kinerja sistem.

5. Apa kegunaan siku 45° pada pipa PE? (Aplikasi Inti dan Nilai Industri)

Fitting Pipa PE 45° Siku , dengan kinerja unggul dan penyegelan yang andal, banyak digunakan di industri yang memerlukan tingkat keandalan dan efisiensi tertinggi:

• Infrastruktur Kota dan Perkotaan:
  • Sistem Pasokan Air: Digunakan untuk mengontrol cairan pada pipa utama dan sekunder perkotaan, memastikan aliran air lancar dan mengurangi risiko pecahnya pipa.


  • Transportasi Gas: Sebagai penghubung yang aman dalam jaringan pipa gas polietilen, produk ini secara andal mengubah rute pipa dan memastikan keamanan pasokan gas perkotaan.


• Industri Industri dan Kimia:
  • Transportasi Media Korosif: Karena ketahanan korosi yang sangat baik dari PE, PE cocok untuk pipa yang membawa cairan kimia seperti asam klorida dan asam sulfat. Siku 45° memastikan efisiensi dalam tata letak saluran pipa yang rumit.


  • Pengangkutan Lumpur dan Tailing: Ketahanan ausnya menjadikannya pilihan ideal untuk transportasi pertambangan, sehingga memperpanjang masa pakai pipa di lingkungan yang sangat abrasif.


• Pertanian dan Irigasi:
  • Sistem Irigasi Hemat Air: Digunakan di jaringan irigasi lahan pertanian dan kebun skala besar, sistem ini mencapai distribusi air yang tepat melalui kontrol cairan yang efisien, dan menghemat sumber daya air.


• Pompa Panas Sumber Tanah dan Proyek Perlindungan Lingkungan: Digunakan untuk mengalihkan dan menyambungkan pipa yang terkubur, ketahanannya terhadap suhu rendah dan penyegelan yang andal memastikan pengoperasian sistem yang stabil dalam jangka panjang.



Siku pipa PE 45° adalah konektor inti untuk pengoperasian yang efisien, andal, dan jangka panjang dalam sistem perpipaan modern. Ini bukan hanya komponen fisik untuk pengalihan pipa, tetapi juga merupakan elemen kunci dalam desain teknik yang menyeimbangkan kontrol aliran, optimalisasi energi, dan efektivitas biaya.

6. Bagaimana Cara Memasang dan Menyambungkan Siku Pipa PE 45° yang Benar?

Kualitas pemasangan siku pipa PE 45° secara langsung menentukan keselamatan operasional dan penyegelan seluruh sistem perpipaan. Sambungan yang tepat sangat penting untuk mencegah kebocoran dan kegagalan di masa mendatang. Teknik sambungan profesional yang paling umum digunakan adalah fusi panas (termasuk pantat dan soket) dan fusi listrik.

6.1 Butt Fusion (Cocok untuk Pipa Berdiameter Besar)

Butt fusion adalah salah satu metode paling aman untuk menyambung pipa PE dan siku. Ini memadukan fitting dan pipa menjadi satu bagian, memberikan penyegelan yang sangat baik.

• Persiapan dan Penyelarasan: Kencangkan siku PE 45° dan pipa PE yang akan disambung ke rangka mesin lelehan panas, pastikan keselarasan sumbu dengan deviasi tidak lebih dari 10% dari ketebalan dinding.


• Penggilingan: Gunakan pemotong frais untuk menggiling ujung siku dan pipa hingga kedua ujungnya rata, halus, dan tegak lurus terhadap sumbu, sehingga menghasilkan serpihan yang terus menerus.


• Pemanasan dan Retensi Panas: Tempatkan pelat pemanas (biasanya pada suhu 200°C hingga 220°C) di antara kedua ujungnya dan berikan tekanan sedang untuk menyelaraskan ujungnya. Tahap ini sangat penting, memastikan pemanasan seragam dan pembentukan flensa, mencapai fusi material penuh.


• Melepaskan Pelat dan Menekan: Lepaskan pelat pemanas dengan cepat dan segera berikan tekanan sambungan yang ditentukan. Tekanan ini harus dijaga terus-menerus untuk memastikan difusi dan ikatan yang memadai dari bahan cair.


• Tekanan Pendinginan dan Penahan: Pertahankan tekanan sendi (yaitu menahan tekanan) selama waktu yang ditentukan. Hanya lepaskan rangka mesin setelah sambungan mendingin secara alami hingga mencapai suhu yang ditentukan, barulah sambungan dapat disambungkan.



6.2 Fusi Listrik (Berlaku untuk Berbagai Diameter dan Kondisi Kerja Kompleks)

Elektrofusi menggunakan kabel pemanas yang sudah tertanam di dalam alat kelengkapan untuk melelehkan permukaan kontak antara siku dan pipa, sehingga menciptakan sambungan yang andal. Ini menawarkan kemudahan pengoperasian dan keandalan yang tinggi.

• Pembersihan dan Pengikisan: Ini adalah langkah paling penting dalam fusi listrik. Gunakan alat khusus untuk menghilangkan lapisan oksida (goresan) secara menyeluruh dari soket dan area keran pada siku 45° fitting PE untuk memastikan permukaan sambungan bersih.


• Memposisikan Fitting: Masukkan pipa yang tergores ke dalam siku 45° pada fitting PE dan kencangkan dengan perlengkapan pemosisian untuk memastikan celah yang seragam dan bebas tegangan antara pipa dan fitting.


• Pemanasan Daya: Hubungkan tukang las fusi listrik dan masukkan atau atur parameter pemanasan seperti voltase dan waktu sesuai dengan kode batang pada fitting. Saat listrik dialirkan, kabel pemanas internal memanas, melelehkan bahan polietilen dan mengisi celahnya.


• Pendinginan dan Pemeliharaan: Setelah listrik dialirkan, fitting harus didinginkan secara alami sesuai dengan waktu pendinginan yang ditentukan. Selama ini, sendi tidak boleh digerakkan atau disentuh. Hanya setelah pendinginan selesai, sambungan dapat mencapai kekuatan dan segel yang dirancang.



7. Apa saja kegagalan siku PE 45° yang umum?

Meskipun Fitting Pipa PE 45° Siku menawarkan daya tahan dan ketahanan korosi yang sangat baik, pengoperasian yang tidak tepat atau faktor lingkungan masih dapat menyebabkan beberapa kegagalan umum selama pemasangan dan penggunaan jangka panjang.

7.1 Kegagalan pemasangan dan sambungan (terutama menyebabkan kebocoran)

7.2 Kegagalan operasi jangka panjang (mempengaruhi keamanan sistem)

Dengan memahami kegagalan umum ini, pengguna tidak hanya akan lebih memahami keterbatasan Perlengkapan Pipa PE 45° Siku tetapi juga mengambil tindakan pencegahan yang lebih proaktif selama pemasangan dan pemeliharaan, memastikan operasi stabil jangka panjang dan efisiensi kontrol cairan pada sistem perpipaan.
