Mengapa pipa PE tidak bocor?

Dalam industri modern dan konstruksi infrastruktur perkotaan, baik untuk jaringan pipa gas bertekanan tinggi, jaringan pasokan air kota, atau transportasi fluida khusus, kualitas sambungan pipa PE masih sangat tinggi. Sambungan mekanis tradisional atau metode peleburan panas yang sederhana sering kali gagal menghilangkan kebocoran sepenuhnya selama pengoperasian jangka panjang, terutama di lingkungan bawah tanah yang kompleks dan bergantung pada fluktuasi lingkungan. Dengan latar belakang inilah Klem pipa fusi elektro PE , dengan teknologi elektrofusi "bebas bocor" yang unggul, telah menjadi solusi revolusioner untuk sambungan pipa, yang secara bertahap menetapkan standar industri baru.

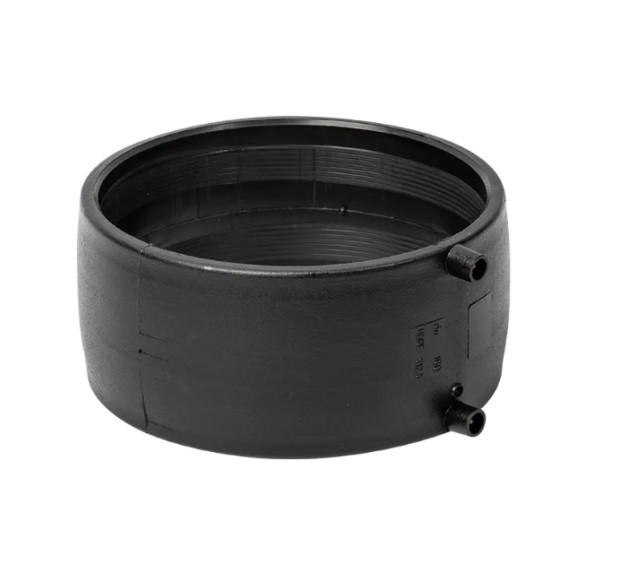

Penjepit pipa elektrofusi PE (polyethylene electrofusion coupler) adalah fitting yang dirancang khusus untuk menyambung pipa polietilen (PE). Fiturnya yang paling khas adalah kawat pemanas resistivitas tinggi yang tertanam tepat di dalam dinding bagian dalam penjepit.

Fungsi intinya

Fungsi intinya adalah menggunakan suhu tinggi yang dihasilkan oleh arus untuk mengikat penjepit ke dinding luar pipa PE yang akan disambung, pada tingkat molekuler. Ketika mesin las elektrofusi khusus diterapkan pada penjepit, kawat pemanas memanas, dengan cepat menghubungkan bahan PE di area kontak. Selama proses ini, rantai molekul PE di dalam konektor mengalami interkoneksi, difusi, dan ikatan silang. Setelah pendinginan dan pemadatan, sambungan dan badan pipa menjadi satu kesatuan yang benar-benar homogen dan tidak terlihat. Artinya, masa pakai, kekuatan, dan ketahanan terhadap korosi sambungan sama persis dengan material pipa, sehingga secara mendasar menghilangkan risiko penjepitan dan kebocoran pipa yang disebabkan oleh perbedaan material atau penuaan segel.

Keandalan teknologi elektrofusi berasal dari prinsip operasi yang dikontrol secara tepat, yang pada gilirannya menghasilkan banyak keuntungan inti yang signifikan:

Prinsip Operasi

Seluruh proses mengikuti siklus yang tepat. Pertama, pemasang membersihkan dan mengikis secara menyeluruh area sambungan pipa (sampai ke lapisan oksida). Kemudian penjepit pipa dimasukkan ke dalam pipa dan barcode pada penjepit tersebut dipindai oleh mesin las. Mesin las secara otomatis mengenali dan menjalankan arus dan parameter yang telah ditetapkan. Kawat pemanas yang dihasilkan saat ini memanaskan pipa, menghantarkan panas dan menyebabkan material PE bergabung di bawah tekanan tertentu. Setelah pendinginan, molekul-molekulnya sejajar, akhirnya membentuk sambungan pipa PE dengan kekuatan tarik yang sangat kuat.

Keuntungan Inti

• Sangat Andal dan Ketat: Hal ini mencapai fusi tingkat molekuler antara sambungan pipa dan pipa, sehingga menghasilkan sambungan yang bahkan lebih kuat dari pipa itu sendiri dan sepenuhnya menghilangkan kebocoran yang disebabkan oleh penuaan dan kegagalan gasket, cincin-O, dan komponen lainnya.


• Operasi Konstruksi yang Terstandarisasi dan Dapat Ditelusuri: Mesin las elektrofusi modern sering kali menyertakan kemampuan pencatatan data. Ini secara otomatis mengontrol voltase dan waktu selama proses pengelasan, menghilangkan artefak yang dapat terjadi pada pengoperasian manual tradisional. Semua parameter pengelasan, waktu, dan hasil dicatat, memastikan ketertelusuran untuk kualitas proyek.


• Kemampuan beradaptasi yang sangat baik terhadap lingkungan yang kompleks: Baru-baru ini, untuk pengelasan butt lelehan panas, yang memerlukan kesejajaran pipa yang tinggi dan rentan terhadap peningkatan pengaruh angin, pasir, dan suhu, Klem pipa fusi listrik PE menawarkan ketahanan yang unggul terhadap lingkungan eksternal selama pemasangan, sehingga sangat cocok untuk kondisi kerja yang kompleks seperti ruang terbatas, ruang ramai, atau penggalian kanal.



Dalam aplikasi teknik sebenarnya, klem pipa fusi listrik PE memberikan solusi tepat untuk beberapa titik permasalahan utama pada pemasangan pipa tradisional:

Memecahkan masalah kualitas yang tidak konsisten

Metode tradisional kesulitan dengan pengalaman pekerja yang konsisten, akurasi penyelarasan, dan suhu pemanasan. Klem pipa fusi listrik secara otomatis mengontrol parameter pengelasan, meminimalkan variabel kualitas utama, memastikan kualitas sambungan yang konsisten dan sangat stabil.

Memecahkan tantangan bekerja di ruang terbatas

Peralatan las butt hot-melt tradisional berukuran besar dan membutuhkan permukaan kerja yang memadai. Klem dan tukang las pipa fusi listrik menawarkan pengoperasian yang fleksibel, membuat pemasangan pipa di ruang bawah tanah, terowongan, atau menara yang ada menjadi mudah.

Memecahkan persyaratan pipa yang cepat dan seismik

Sambungan yang dibentuk oleh sambungan fusi listrik memiliki fleksibilitas yang baik, yang secara efektif dapat menyerap kelincahan yang disebabkan oleh penurunan pondasi, perubahan suhu atau gempa bumi kecil, dan secara signifikan meningkatkan ketahanan seismik dan injeksi jangka panjang pada seluruh sistem perpipaan.

Meskipun teknologi elektrofusi sendiri sangat andal, dalam pengoperasian sebenarnya, sejumlah kecil kebocoran penjepit pipa sering kali diakibatkan oleh kelalaian dalam spesifikasi konstruksi.

Persiapan permukaan pipa yang tidak memadai

Hal ini dapat menjadi penyebab terputusnya hubungan. Jika lapisan oksida pada permukaan pipa (lapisan yang melindungi pipa PE dari penuaan) tidak terkikis seluruhnya dengan pengikis khusus sebelum penyambungan, atau jika kotoran, minyak, atau bahan pembumian masih tertinggal di area sambungan, hal ini dapat menyebabkan kurangnya kontak dan pengelasan dingin, yang dapat menyebabkan kebocoran.

Waktu sangat penting

Setelah pengelasan, bahan PE memerlukan beberapa waktu untuk menjadi dingin dan mengeras sepenuhnya, sehingga mendapatkan kembali kekuatan mekanik penuhnya. Jika pipa dipindahkan sebelum waktunya, atau jika gaya eksternal diterapkan pada sambungan atau uji tekanan dilakukan selama periode pendinginan terakhir ini (biasanya ditentukan secara ketat), sambungan, yang masih dalam keadaan plastis, dapat rusak dan mengakibatkan korsleting.

Parameter pengelasan atau operasi catu daya

Menggunakan parameter pengelasan yang tidak sesuai (seperti waktu pengelasan yang salah) atau memaksa sambungan dengan tegangan catu daya yang sangat tidak stabil dapat memengaruhi pemanasan dan pemanasan awal kabel pemanas yang akurat.

Oleh karena itu, dengan ketat mengikuti proses standar "pembersihan" → pengikisan → penyelarasan → pengelasan → "pendinginan yang memadai" adalah kunci untuk memastikan keberhasilan sambungan penjepit pipa fusi listrik PE.

Selama perbaikan dan pemeliharaan pipa, teknisi sering bertanya: Dapatkah sambungan penjepit pipa fusi listrik PE disekrup kembali?

Peraturan industri dan standar teknis memberikan jawabannya: dilarang keras.

Klem pipa PE dirancang untuk fusi instan dan tidak langsung. Penggabungan kembali sambungan yang telah selesai dapat menimbulkan konsekuensi serius sebagai berikut:

• Stres dan Degradasi Termal Bahan: Bahan PE telah membentuk struktur yang stabil selama penyambungan awal dan proses pendinginan. Pemanasan ulang dapat menyebabkan panas berlebih secara lokal, yang mengakibatkan tekanan termal berlebihan atau degradasi struktur polimer PE, yang menyebabkan penurunan kinerja material dan pemulihan kekuatan di area sambungan.


• Kegagalan Kawat Pemanas: Kabel pemanas dirancang untuk pemanasan sekali jalan yang akurat. Menghidupkan kembali kabel pemanas dapat mengakibatkan distribusi panas yang tidak merata, kelelahan sebagian, atau ketidakmampuan untuk mencapai pemanasan yang seragam, sehingga mengganggu kualitas sambungan sepenuhnya.



Oleh karena itu, jika timbul masalah pada sambungan pipa elektrofusi PE yang terpasang, cara perbaikan yang benar adalah dengan memotong seluruh sambungan dan menyambungkannya kembali menggunakan penjepit pipa elektrofusi PE baru pada lokasi yang sehat pada pipa. Hal ini memastikan pengoperasian sistem perpipaan yang aman dan andal dalam jangka panjang.

Di bidang teknologi sambungan pipa polietilen (PE), klem pipa butt fusion dan PE electro fusion adalah metode yang umum dan diterima secara luas. Meskipun keduanya mencapai sambungan permanen pada pipa PE, keduanya berbeda secara mendasar dalam prinsip, aplikasi, dan kontrol kualitas sambungan, sehingga menentukan peran berbeda mereka dalam proyek teknik.

1. Perbedaan Prinsip dan Bentuk Sambungan

2. Persyaratan Lingkungan Konstruksi dan Peralatan

Perbedaan terbesar antara elektrofusi dan elektrofusi terletak pada fleksibilitas operasionalnya di lokasi konstruksi:

Batasan Situs: Klem pipa elektrofusi bersifat kompak, memerlukan lebih sedikit penyelarasan, sehingga sangat cocok untuk ruang yang presisi dan terbatas, bekerja di bawah permukaan, atau di lingkungan yang kompleks seperti perbaikan pipa di mana penempatan peralatan besar sulit dilakukan.

Kompatibilitas Diameter Pipa: Klem pipa fusi listrik menawarkan keuntungan signifikan dan kualitas yang konsisten untuk menyambung pipa berukuran kecil dan menengah (misalnya, DN 20 hingga DN 315). Mesin butt fusion lebih cocok untuk konstruksi jalur utama pipa berdiameter besar.

Kompleksitas Operasional: Proses fusi listrik sangat otomatis. Tukang las memindai urutan pipa dan secara otomatis mengontrol parameter pengelasan, sehingga secara signifikan mengurangi ketergantungan pada pengalaman pekerja dan membuat kualitas lebih mudah untuk distandarisasi dan dilacak. Sebaliknya, fusi butt memerlukan presisi, suhu pemanasan, dan kontrol tekanan yang sangat tinggi, serta lebih bergantung pada pengalaman operator.

3. Pengorbanan Biaya-Manfaat

Meskipun biaya material dari penjepit pipa tunggal biasanya mencakup energi yang dikonsumsi dan kehilangan pipa selama proses fusi panas, efisiensi keseluruhannya seringkali lebih tinggi:

• Mengurangi Risiko Kebocoran: Sambungan fusi listrik menawarkan keandalan dan standarisasi yang lebih baik, sehingga menghasilkan tingkat kebocoran yang sangat rendah selama pengoperasian jangka panjang, sehingga mengurangi biaya pemeliharaan dan perbaikan untuk versi yang ditingkatkan.


• Menghemat Waktu Konstruksi: Proses penyambungan fusi listrik lebih ringkas dan efisien, terutama di lokasi lapangan atau area dengan lalu lintas tinggi, sehingga pemasangan pipa dan waktu jalan dapat dihemat secara signifikan.



Pipa fusi hot-butt mengutamakan efisiensi dan material, serta ideal untuk diameter pipa besar dan konstruksi hemat biaya. Klem pipa fusi listrik PE , di sisi lain, menawarkan keandalan yang tinggi, kemampuan beradaptasi terhadap lingkungan yang kompleks, dan kontrol kualitas yang dapat ditelusuri, menjadikannya pilihan utama untuk jaringan pipa kota, sistem gas, dan proyek berstandar tinggi.

Keuntungan dari sistem teknologi kelistrikan PE tidak hanya terletak pada keandalan yang tinggi dari klem pipa lurus, namun juga pada rangkaian alat kelengkapannya yang luas dan komprehensif, yang dapat menangani hampir semua tikungan, perubahan diameter, cabang, dan persyaratan fungsional dalam sistem pipa fusi.

1. Sambungan Dasar dan Perlengkapan Perubahan Arah

Klem pipa lurus listrik (skrup): Pondasi sambungan pipa garis lurus dan fitting yang paling umum digunakan, digunakan untuk menyambung dua pipa PE dengan diameter yang sama.

Siku elektrofusi: Digunakan untuk mengubah arah pipa. Contoh umum termasuk siku fusi listrik 90° dan 45°, yang digunakan untuk mencapai tikungan horizontal atau vertikal pada jembatan.

Tee elektrofusi (tee setara/pengurang): Digunakan untuk percabangan pipa.

Tee dengan diameter yang sama: Tersedia dalam tiga diameter.

Mengurangi tee: Tersedia untuk jalur utama dan menara pendukung dengan diameter berbeda, memenuhi persyaratan distribusi aliran atau tekanan.

Pereduksi elektrofusi: Digunakan untuk menyambung pipa dengan diameter berbeda, menghasilkan sambungan yang mulus dan bertahap.

Tutup ujung elektrofusi: Digunakan untuk menyegel atau menyumbat sementara untuk memastikan kekencangan sistem perpipaan.

2. Sadel dan Perlengkapan Pipa Fungsi Khusus

Sadel adalah produk inti yang digunakan dalam teknologi elektrofusi untuk mengatasi kebutuhan pembukaan pipa, percabangan, atau perbaikan darurat dalam layanan, yang menunjukkan nilai penerapan elektrofusi yang sangat besar:

Sadel Cabang Air/Gas Elektrofusi: Digunakan untuk membuat pipa cabang baru dari jalur utama tanpa mengganggu pengoperasian jalur utama. Mereka berisi bilah pemotong internal, memungkinkan pembukaan pipa baru menggunakan alat setelah pengelasan.

Sadel Penghenti Elektrofusi: Digunakan untuk memblokir sementara atau membatasi aliran selama perbaikan darurat pada pipa gas atau cairan. Mereka adalah alat keselamatan untuk operasi bertekanan dan perbaikan darurat.

Perlengkapan Transisi Elektrofusi: Digunakan untuk menyambung pipa PE ke material lain (seperti baja, besi cor, dan tembaga). Perlengkapan ini biasanya memiliki konektor PE elektrofusi di awal dan konektor berulir atau bergelang logam di ujung lainnya.

Katup Elektrofusi/Katup Penghubung Elektrofusi: Beberapa katup kelas atas dirancang dengan sambungan elektrofusi, memungkinkannya dipasang langsung ke katup PE melalui elektrofusi, memastikan segel yang sangat rapat antara katup dan pipa.

Jajaran alat kelengkapan elektrofusi PE yang komprehensif dan sangat terspesialisasi ini memungkinkan para insinyur merancang dan memasang sistem sambungan pipa PE modern yang memenuhi beragam kondisi pengoperasian kompleks dan standar keselamatan tinggi.
